太陽能電池組件EL外觀缺陷檢測設備是曜華激光科技為太陽能電池組件廠商定制的一款EL缺陷和外觀缺陷檢測設備，通過此設備，可以自動判斷組件相關缺陷；利用電致發光和視覺識別的方式來代替?zhèn)鹘y(tǒng)的檢測方式，不僅節省了人工，也精準檢測缺陷，減少生產過程產生的損失，對于光伏制造業的質量把控起到了重要的作用。

一、設備結構和安裝調試需求

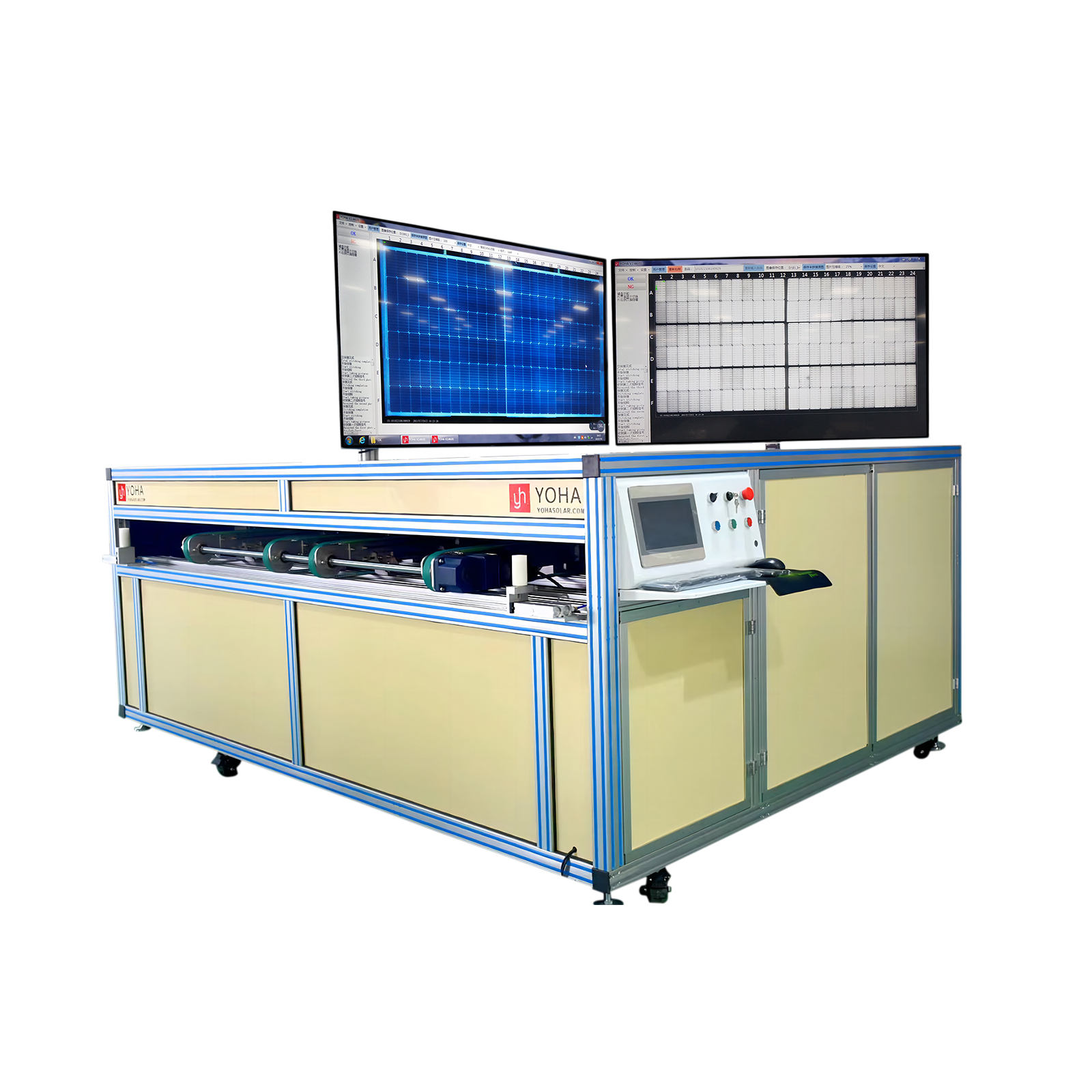

如上圖，設備分為兩個部分：測試部分和顯示部分。
測試部分：箱體結構，含有測試線掃描相機和測試條形光源。
顯示臺部分：包含2臺4k顯示器、主機、鍵盤鼠標等。
安裝需求：設備利用組件工廠原有流水線，將設備插入至流水線間安裝即可。
二、設備工作流程
組件進入工位A——組件流向工位B——設備完成采集組件正面EL外觀圖像——15秒內軟件將自動判別出的組件外觀缺陷的位置并標注儲存。
測試流程中設備不影響原有流水線功能，為獨立測試系統；利用自身的傳感器進行組件開始檢測的信號采集。
軟件也可將測試結果的OK/NG信號反饋給流水線的PLC中，流水線進行分選。
三、設備缺陷識別
隱裂、碎片、虛焊，黑片、斷柵、混檔、電池片單元、崩邊、缺角、電池片劃痕、電池片臟污、層壓組件正面、助焊劑殘留、組件玻璃面異物、中空、氣泡、玻璃劃傷、層壓組件背面等各種缺陷。
四、設備軟件功能
圖像自動矯正：因流水線不能保證完全勻速和組件歸正而導致組件圖像不正或畸變，軟件可以進行自動的圖像修正。
圖像自動儲存：圖像可以根據當前時間和日期進行保存，圖像大小可以進行百分比壓縮儲存。
條碼自動保存：設備背板處，有圖形掃描儀，可以將背板特定區域的條碼進行圖像識別并保存。
數據庫查詢：軟件內置數據庫查詢功能，使用者可以根據圖片的日期或條碼進行組件外觀圖像查詢，來尋找歷史圖片缺陷。
